Устройства фото- и видеорегистрации
для эндоскопов
Назначение:
- Предназначены для телевизионной визуализации и регистрации оптического
изображения, сформированного жесткими или гибкими эндоскопами.
- Позволяют
подключать жесткие и гибкие эндоскопы с диаметром наглазника 32 мм.

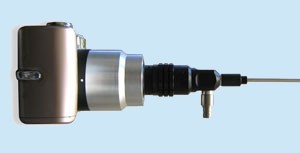

Фотоадаптер ФА-32Э
К цифровой фотокамере CANON
Видеоадаптер ВПУ-2Э
|
|
Выпускается в двух модификациях: |
ВПУ-2ЭА |
ВПУ-2ЭЦ |
Тип камеры: цветная с аналоговым интерфейсом
Матрица: 1/3" CCD PAL
Разрешение: 470 тв.линий
Минимальная чувствительность: 0,3 лк
| Тип камеры: цветная с интерфейсом USB
Матрица: 1/3" CMOS
Разрешение: до 1920х1080 пикс (Full HD)
Частота кадров: до 30 к/сек
|
Модуль видеорегистрации МВ-Э
Автономное устройство для работы в условиях отсутствия вблизи питающей сети, предназначенное
для отображения на телевизионном экране изображения,
сформированного эндоскопическим и иным досмотровым оборудованием в процессе осмотра
труднодоступных объектов, а также оперативной записи на цифровой носитель видеоклипов и одиночных кадров.
|
|
Два варианта исполнения: |
 |
МВ-Э-I |
С проводным подключением источника видеосигнала. |
|
МВ-Э-II |
Универсальное устройство, допускающее как проводное подключение к источнику, так и беспроводной прием видеосигнала. |
|
Основные характеристики:
Тип монитора - жидкокристаллический, цветной.
Размер экрана монитора по диагонали -127 мм (5,0").
Разрешение 840х480 пикс.
Масса блока монитора – не более 0,6 кг.
Емкость встроенной Li-Ion батареи - 3200мАч
Габаритные размеры: - 180х130х30 мм
Положение в процессе работы - на груди оператора/свободно стоящий.
Максимальное расстояние от источника видеосигнала при беспроводной передаче - до 20 м.
Видеорегистратор:
Сменная micro-SD карта емкостью до 32GB.
Разрешение фото/видеозаписи -720х480/ 720х576 пикс.
Суммарное время записи видео - свыше 10 часов.
USB-интерфейс для передачи снимков в ПК. |
 |

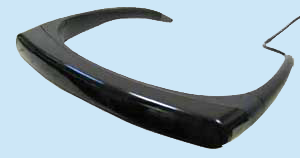

Видео-очки
Простая и эффективная замена традиционным мониторам.
Миниатюрные жидкокристаллические дисплеи, встроенные
в очковые оправы и оснащенные специальной оптикой для проецирования
качественных
изображений непросредственно в глаз наблюдателя.
|
|
- Могут подключаться к любому источнику видеосигнала, что позволяет
использовать их в качестве альтернативы или в дополнение к ЖК-мониторам.
- Имеют малый (менее 100 г.) вес и габариты, низкое энергопотребление
(время автономной работы – до 4-х часов).
Для визуализации изображения
от эндоскопов и видеоскопов пригодны очки со следующими форматами изображения:
- QVGA (
разрешение 320x240 пикс), эквивалент виртуального 27-дюймового
экрана на расстоянии 2 метров.
- VGA (640x480 пикс), эквивалент 48-дюймового
экрана на расстоянии 2 метров.
